Cómo diseñar un sistema central de agua para varias salas de hidroterapia en un SPA de Ciudad de México

Respuesta directa: ¿es viable un sistema central de agua para varias salas de hidroterapia en mi SPA en México?

Es viable, pero no es automático ni siempre la opción más económica. Conviene cuando varias salas requieren suministro simultáneo, se busca centralizar filtración y desinfección para reducir tareas repetidas por sala, o existen limitaciones de espacio/gestión para instalar equipos completos por cama. La decisión técnica depende de tres datos que usted debe confirmar antes de diseñar: (1) número máximo de salas en uso simultáneo; (2) caudal requerido por cada equipo durante el pico (MK-560: 0–830 ml/min); (3) calidad de agua entrante (dureza, sedimentos) que condiciona el tipo de filtración central.

Resumen ejecutivo para el responsable de compras — qué problema resuelve y cuándo aplicar esta solución

Un sistema centraliza filtración, calentamiento y bombeo para múltiples camas/equipos, lo que puede reducir repeticiones de mantenimiento por sala y simplificar controles sanitarios. Resuelve principalmente:

• Consistencia de calidad de agua entre salas (misma filtración y desinfección).
• Menor duplicación de equipos (filtros, calentadores, bombas pequeñas) en cada sala.
• Operación y mantenimiento centralizados (un punto para cambiar cartuchos, inactivar circuitos, calibrar sensores).

Cuándo aplicar: cuando el uso es frecuente y simultáneo (varias salas por turno) y el costo de infraestructura por sala supera el coste de una central robusta. Si las salas sólo se usan de forma esporádica y en horarios escalonados, la inversión en una central puede no justificarse.

Qué capacidades del modelo MK-560 son relevantes para un sistema centralizado (resumen técnico)

Al diseñar la red central tenga en cuenta las especificaciones declaradas del equipo MK-560 que afectan directamente al tamaño y características del suministro:

Use estos valores como mínimos de referencia cuando pida especificaciones a su contratista hidráulico y eléctrico. Nota: los valores son autodeclarados por el fabricante y deben verificarse en ficha técnica y pruebas en sitio antes de la puesta en marcha.

Requisitos de agua y filtración: qué debe entregar el sistema central (incluye precisión de filtrado admitida)

La MK-560 declara una filtración de entrada de 5 µm. La red central debe entregar agua libre de partículas mayores a ese tamaño y proteger los sistemas internos mediante etapas:

1. Prefiltrado mecánico de sedimentos (mallas 50–10 µm según calidad local).
2. Filtro principal de 5 µm en la salida de la central, inmediatamente antes de los ramales hacia salas, para cumplir el requisito del equipo.
3. Opcional: cartuchos de carbón activado si hay cloro o compuestos orgánicos que afecten olor/sabor o interactúen con aditivos.
4. Desinfección: cloración controlada, dosificación con neutralización o sistema UV según política sanitaria del SPA. Si se centraliza desinfección, prever control de dosis y puntos de muestreo por sala.

Recomendamos instalar puntos de muestreo y válvulas de bypass para prueba y recambio sin interrumpir camas en uso.

Requisitos de presión y caudal por sala: cómo traducir el flujo y la presión del equipo a la red central

La MK-560 especifica el caudal máximo por equipo (830 ml/min). Traduzca esto al diseño así:

Cálculo básico: Caudal pico de la central = (caudal máximo por sala) × (número de salas que pueden operar al mismo tiempo) + reserva técnica (20–30%).

Ejemplo numérico: si prevé 4 salas funcionando de forma simultánea, caudal pico = 4 × 830 ml/min = 3.320 ml/min (~3.32 L/min). Añadiendo 25% de reserva: ≈4.15 L/min.

La presión requerida debe permitir superar pérdidas de carga en tuberías y mantener una entrega estable al rango de trabajo del equipo. La MK-560 gestiona internamente su control de suministro; sin embargo, exija al instalador que dimensione la bomba central y seleccione diámetro de tubería para mantener el caudal indicado con pérdidas de carga < razonable (depende de longitud y accesorios). Además, incluya válvulas reductoras y medidores por ramal para ajuste fino.

Esquemas prácticos de conexión: tres opciones reales para múltiples salas

1) Línea dedicada por sala (mínima interferencia)

Cada sala recibe un ramal independiente desde la central con válvula de aislamiento, contador de caudal y filtro de 5 µm local. Ventajas: intervención y aislamiento sin cortar otras salas; fácil certificación sanitaria por sala. Inconvenientes: mayor inversión en tubería y controles por ramal.

2) Ramal compartido con control por sala

Una tubería principal alimenta múltiples derivaciones con válvulas solenoide o manuales por sala y una bomba central con control de velocidad (VFD). Ventajas: menor material; control central de presión. Riesgos: si falla la bomba principal impacta varias salas; requiere redundancia o bomba de respaldo.

3) Unidades distributivas (manifold) cerca de salas

La central entrega a un manifold por piso o por bloque de salas; desde ese manifold se reparten ramales cortos. Buena opción en instalaciones con largas distancias; permite que el manifold tenga filtros y medidores por grupo de 2–3 salas.

Control sanitario y limpieza de líneas: cómo aprovechar la función de autolimpieza y desinfección del equipo

MK-560 declara control de procesos como detección de nivel, parada ante sobretemperatura y mecanismos de parada por eventos; además, el fabricante menciona procedimientos de limpieza de tuberías integrados. Para aprovechar esto en centralización:

• Diseñe la central con circuitos de limpieza (CIP) que permitan inyectar solución desinfectante y enjuague por el mismo trazado que usan las camas.
• Mantenga válvulas de aislamiento y bypass para ejecutar ciclos de desinfección por sección sin sacar todas las salas de servicio.
• Establezca protocolos documentados y puntos de muestreo post-desinfección por sala antes de volver a operación.

Si la ficha técnica del fabricante no especifica el procedimiento exacto de autolimpieza, pida al proveedor el manual del MK-560 y confirme compatibilidades de desinfectantes y parámetros (temperatura, tiempo, concentración).

Requisitos eléctricos y ambientales comunes a varias salas (potencia, voltaje, temperatura de operación)

Según la información del fabricante, MK-560 opera con 110–220 V (50/60 Hz) y potencia total declarada ≤2000 W. Para un sistema central considere:

• Circuito eléctrico dedicado por grupo de equipos si las cargas simultáneas son altas; calcular demanda en kW sumando equipos y la central de bombeo/calefacción.
• Protecciones: breakers, puesta a tierra, interruptores diferenciales por reglamento local.
• Ambiente de sala: operación aceptada por el equipo entre 5–40 °C y humedad relativa ≤80% RH; central técnica ubicará bombas y generadores de calor en sala de máquinas con ventilación y control de temperatura.

Solicite a su electricista certificado un diagrama unifilar con cargas previstas y factor de simultaneidad para dimensionar transformador o tableros.

Requisitos de desagüe y manejo de residuos para múltiples salas

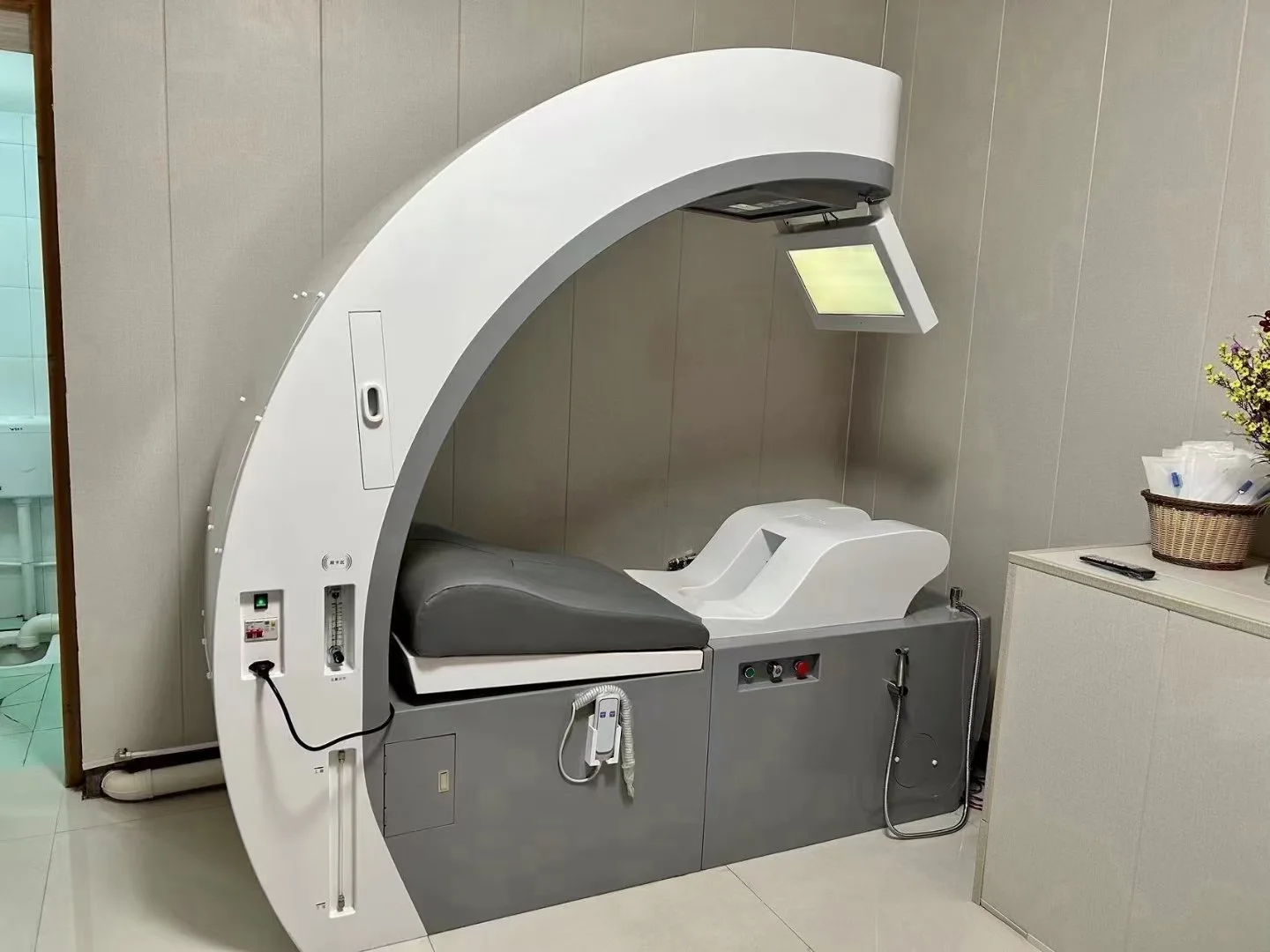

El MK-560 incluye diseño de cama con sistema de desagüe integrado según la documentación de producto. En una red centralizada debe:

• Prever caudal de desagüe por sala y dimensionar tubería y sifones para evitar retorno de olores y obstrucciones.
• Instalar trampa de grasa y separador de sólidos si la naturaleza del efluente lo exige.
• Incluir punto de vaciado y limpieza para la red central, con acceso seguro para personal de mantenimiento y recolección de residuos sólidos si aplica.
• Verificar normativas municipales sobre descarga y, si corresponde, planificar tratamiento previo o convenio con empresa de gestión de efluentes.

Limitaciones y riesgos operativos de un sistema central (qué no resolverá la centralización)

Centralizar no elimina todos los riesgos —los principales son:

• Fallo único crítico: si la bomba o el equipo de tratamiento central falla, varias salas quedan fuera de servicio. Planifique redundancia (bomba secundaria o esquema N+1).
• Contaminación cruzada: sin válvulas y protocolos claros, una contaminación en la red puede afectar múltiples salas. Implementar aislamiento por sala y protocolos de muestreo.
• Latencia en reparaciones: reparaciones en central suelen requerir técnicos especializados y pueden afectar a toda la instalación.
• Regulatorio: algunos marcos sanitarios exigen equipamiento o procedimientos por sala; verificar requisitos locales antes de diseñar.

Estos riesgos pueden mitigarse con diseño redundante, válvulas de aislamiento y mantenimiento preventivo documentado.

Checklist técnico previo a la obra: datos que debe confirmar el instalador antes de diseñar la red central

• Número máximo de salas y máximo número de equipos MK-560 que pueden operar simultáneamente.
• Caudal máximo por equipo (0–830 ml/min) y si se usa algún modo que reduzca o aumente temporalmente el flujo.
• Calidad del agua entrante: sedimentos, turbidez, dureza, cloro residual, conductividad.
• Presión de red municipal disponible en punto de conexión y variaciones horarias.
• Distancias y trazado de tuberías desde la central a cada sala (pérdidas de carga estimadas).
• Capacidad eléctrica disponible: voltaje, fases, amperaje y ubicación de tableros.
• Condiciones de desagüe: pendiente, diámetros y conexión a red sanitaria municipal o planta de tratamiento.
• Requisitos sanitarios municipales y permisos necesarios para desinfección y descarga.
• Plan de mantenimiento (frecuencia de cambio de filtros, desinfección, limpieza de bombas).
• Existencia de espacio para sala de máquinas con ventilación, drenaje de emergencia y accesos de mantenimiento.

Plan de prueba e integración: pasos para validar funcionamiento sala por sala con MK-560

1. Inspección inicial de la instalación y verificación de documentos técnicos del MK-560 (ficha técnica y manual de usuario).
2. Prueba hidrostática de la tubería central: detectar fugas y verificar pérdidas de carga.
3. Arranque en vacío de la bomba central y medición de caudal/presión en puntos representativos.
4. Conectar una sala y verificar cumplimiento de caudal (0–830 ml/min), estabilidad de temperatura (30–40 °C) y funcionamiento eléctrico.
5. Ejecutar ciclo de desinfección CIP en la sección y tomar muestras aguas abajo para control microbiológico (según normatividad local).
6. Probar aislamiento: cerrar válvulas y verificar que una sala puede quedar fuera de servicio sin afectar otras.
7. Registrar tiempos de respuesta y alarmas del MK-560 (parada por sobretemperatura, detención por falta de agua, alarmas de presión).
8. Capacitar personal operativo y de mantenimiento con manuales y lista de verificación diaria.

Fuentes y evidencias relevantes

Las especificaciones técnicas usadas en esta guía proceden de la documentación del fabricante del modelo MK-560 (parámetros declarados: caudal 0–830 ml/min; filtrado 5 µm; control de temperatura 30–40 °C; potencia ≤2000 W; voltaje 110–220 V). Recomendamos solicitar la ficha técnica completa y el manual de instalación del MK-560 al proveedor antes de la obra para validar requisitos de instalación y seguridad. Para información sobre consumibles y procedimientos de desinfección consulte el manual del equipo.

Limitaciones y riesgos (resumen de lo que no puede garantizar la centralización)

La centralización no reemplaza controles sanitarios por sala ni elimina la responsabilidad de pruebas microbiológicas y de calidad del agua. Los datos de caudal y filtrado son autodeclarados por el fabricante; antes de aprobar la obra solicite pruebas de rendimiento en fábrica o de equipos de preproducción instalados en sitio. Además, verifique la normativa municipal de descarga de aguas residuales y permisos de operación para este tipo de servicios.

FAQ breve (preguntas que suelen quedar fuera del diseño)

¿Necesito una bomba de respaldo?

Recomendable si la operación de su SPA no tolera cortes: un esquema N+1 o bomba en paralelo minimiza riesgo de paralización de todas las salas.

¿Puedo usar sólo filtros por sala sin centralizar?

Sí, y es la opción más simple en sitios con baja concurrencia. La centralización aporta ventajas cuando la carga de trabajo es alta y la gestión quiere reducir repeticiones de mantenimiento por sala.

Checklist final para pedir cotización

Al solicitar cotización técnica pida al proveedor/instalador que incluya:

• Diagrama hidráulico con cálculos de caudal y pérdidas de carga.
• Especificación de filtros (prefiltro y filtro 5 µm) y plan de reemplazo.
• Esquema eléctrico unifilar y cálculo de carga máxima.
• Plan de desinfección CIP y puntos de muestreo.
• Opciones de redundancia (bomba secundaria, válvulas de bypass).
• Costos de instalación, materiales y puesta en marcha; desglose por partida.

Próximo paso útil

Si desea, podemos preparar una configuración técnica preliminar y una cotización basada en el número de salas y la topología del local. Envíenos un plano de planta, número de salas y horarios de uso estimados a Lucy@hidroterapiacolon.com.mx o contacte por WhatsApp: +86 135 1090 7401. Nuestro equipo le enviará un checklist personalizado que puede entregar al instalador local.

Aclaraciones legales y cumplimiento

La información técnica en este documento se basa en las especificaciones declaradas por el fabricante para el modelo MK-560 y en criterios de ingeniería hidráulica aplicables. No se hacen afirmaciones sobre resultados terapéuticos ni se sustituyen las normas sanitarias o diagnósticos médicos. Recomendamos consultar reglamentación local y realizar pruebas in situ antes de la operación clínica.
