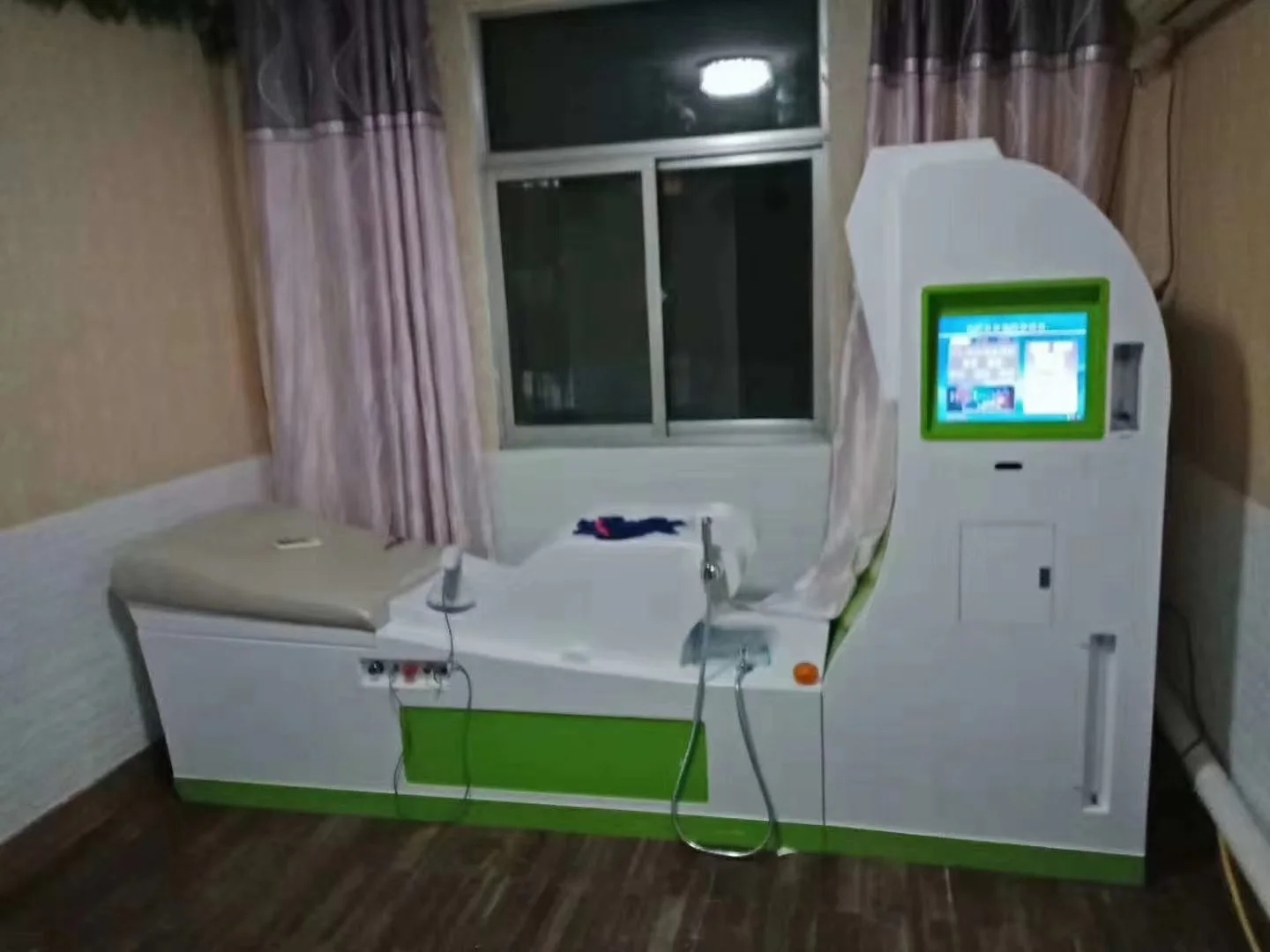

Cómo diseñar una sala compacta para instalar la cama MK-560 de hidroterapia en un spa boutique (México)

Resumen ejecutivo para el responsable del spa: objetivos del diseño en 30 segundos

Nuestra meta es que la cama MK-560 encaje en una sala reducida sin sacrificar privacidad ni eficiencia operativa. Para lograrlo debemos confirmar: 1) la huella real del equipo (247cm × 72cm × 165cm) y dejar espacio de trabajo alrededor; 2) una alimentación eléctrica que soporte hasta 2000W y la tensión local (la unidad declara compatibilidad 110–220V); 3) conexión de agua con filtrado y drenaje que funcione con el sistema integrado del equipo; 4) ventilación y acabados lavables para control de olores y sanitización. Si verificas estos puntos antes de comprar, ahorrarás tiempo y costos de adaptación.

Medidas mínimas y disposición recomendada de la sala (espacio útil, circulación y privacidad)

• Colocación longitudinal: la cama normalmente se orienta con la cabeza hacia la pared con instalaciones (llaves, drenaje) y los pies hacia la puerta para facilitar evacuación y privacidad.
• Circulación mínima recomendada: dejar al menos 40–60 cm libres por el lateral donde trabajará el operador y 30–40 cm en el extremo de los pies para maniobras y traslado de camillas o bandejas. Estas recomendaciones facilitan acceso a los controles del equipo y a la limpieza posterior.
• Privacidad: instalar una cortina opaca o mampara móvil entre cabina y pasillo; prever una puerta con ancho suficiente para transportar embalaje (revisar medidas de paquete proporcionadas por el proveedor si la sala tiene pasillo estrecho).

Nota práctica: la MK-560 viene empaquetada en varios paquetes con tamaños declarados por el fabricante; confirmar en cotización las dimensiones de embalaje y la necesidad de desmontaje para acceso por puerta o escalera.

Requisitos eléctricos y ambientales basados en especificaciones del equipo MK-560

Consejos prácticos:

• Prever una línea dedicada o circuito protegido que soporte 2 000 W y que incluya puesta a tierra. Aunque la unidad declara compatibilidad 110–220V, confirme en la ficha técnica final la configuración de toma en su país y la necesidad de transformador o adaptador local.
• Instalación eléctrica debe realizarla un electricista certificado; pedirle que deje acceso a la caja de fusibles y a un interruptor diferencial por seguridad.
• Respete el rango de temperatura y humedad operacional (5–40°C y ≤80% RH). Evite ubicar la unidad en cuartos sin control de humedad o sujetos a condensación frecuente.

Plomería y manejo de aguas: conexión, filtrado y drenaje para una cama con sistema integrado

Qué verificar en la sala:

• Ubicación del desagüe: el drenaje debe admitir residuos líquidos y estar conectado a la red sanitaria conforme a normativas locales; el equipo tiene sistema de expulsión integrado, por lo que el punto de drenaje debe ubicarse en la pared o piso cercana a la conexión del equipo.
• Presión y suministro de agua: confirme que la toma de agua cumpla presión y calidad; la unidad controla el flujo (0–1.5 L/min según especificación) y tiene mecanismo de inlet inteligente. Si el agua de suministro contiene partículas, la filtración integrada (5 μm) ayuda, pero recomendamos evaluación local de calidad de agua.
• Espacio para dispositivos auxiliares: reservar sitio para productos de limpieza y recipientes para residuos sólidos si la operación los genera.

Recomendación técnica: coordinar con plomero la ubicación precisa de las conexiones antes de cerrar acabados en la pared; la MK-560 puede requerir salida y retorno de tubería cerca de la cabecera del equipo.

Requisitos de ventilación, control de olores y acabado sanitario en espacios reducidos

En una sala compacta la ventilación se vuelve crítica para confort y para control de olores. Recomendamos:

• Instalar extracción mecánica localizada (ventilador de extracción) que evacue a exterior, preferiblemente cercana al área de descarga/drenaje.
• Acabados lavables: azulejo o paneles epóxicos en la zona de drenaje y paredes hasta altura de salpicadura; piso antideslizante e impermeable con pendiente hacia el desagüe.
• Sistema de sellos y cerramientos que eviten que olores fluyan al pasillo (buen ajuste de puerta, zócalos y rejillas).

Si tu sala está en un edificio con restricción para salida a fachada, consulta a un ingeniero en HVAC o al proveedor local de ventilación para soluciones de filtrado y extracción que cumplan la normativa municipal.

Accesibilidad y confort del cliente: altura de cama, apoyos y control del respaldo

Consejos prácticos para la sala:

• Prever espacio para colocar apoyabrazos y cojines adicionales; la unidad permite ajustes de respaldo, por lo que el operador debe poder acceder al mando desde un lateral.
• Si la manufactura no especifica altura de cama accesible, solicite al proveedor en la cotización la altura del plano de apoyo o mida la unidad al recibirla (la dimensión externa se indica como 165cm de altura total).
• Garantizar privacidad visual y auditiva para el cliente mediante cortinas y puertas sólidas; proveer asiento móvil o taburete para el operador con altura ajustable.

Flujo operativo: organización del personal en una sala compacta

En espacios reducidos conviene simplificar roles y trayectorias:

• Antes de la sesión: un operador realiza checklist (alimentación eléctrica, nivel de agua, consumible desechable instalado).
• Durante: el operador permanece en el lateral con acceso al panel táctil (MK-560 incorpora una pantalla táctil de 15″ para operación y una pantalla de 19″ para observación según la configuración registrada) y dispone del mando remoto para el respaldo.
• Después: limpieza y desinfección de superficie, cambio de consumibles desechables; la MK-560 soporta autolimpieza de circuitos y flushing externo para residuos.

Evitar que el operador salga y entre continuamente por pasillos estrechos: concentre insumos y desechables en un mueble cerca de la cabecera para reducir desplazamientos.

Almacenamiento y consumibles: espacio para desechables, repuestos y kit de limpieza

Según las especificaciones, consumibles relevantes incluyen la guía desechable (esterilizada por irradiación) y elementos para perfusión y dosificación (el diámetro de infusión desechable se registra como 0.6 cm). Reserve un mueble compacto con estantes cerrados para:

• Guías desechables y componentes sellados
• Recipientes para medicación y copas graduadas (si se administran líquidos añadidos)
• Kit de limpieza, desinfectante y guantes

Organizar repuestos críticos (fusibles, mangueras de repuesto, accesorios del peristaltic pump) fuera de la sala si el espacio es muy limitado, pero a una distancia que permita reposición rápida.

Seguridad y sensores incorporados del equipo que afectan el diseño de la sala

Implicaciones de diseño:

• Incorporar una señalización visible del interruptor de emergencia y dejar acceso libre a la zona del panel para poder actuar ante alarmas.
• Diseñar drenaje y toma de agua de forma que el equipo pueda ejecutar su función de paro seguro sin causar inundación en la sala.
• Prever rutas de evacuación y espacio libre frente al panel de control para intervención del personal.

Requisitos de instalación y puesta en marcha: permisos básicos y comprobaciones antes de operar

Antes de la puesta en marcha recomendamos completar estas acciones:

• Verificación técnica por electricista y plomero: confirmar conexiones, continuidad a tierra y hermeticidad.
• Permisos municipales y sanitarios: consulte la normativa local en su municipio sobre equipos que manejan residuos líquidos o que se usan en servicios de salud estética; los requerimientos varían por estado y tipo de establecimiento.
• Solicitar manual de instalación y ficha técnica completa al proveedor para conocer requerimientos no incluidos en este resumen (por ejemplo: consumo real, esquema de tuberías, peso en operación, instrucciones de anclaje).
• Prueba funcional junto con el proveedor: comprobar autolimpieza de circuitos, alarmas de presión, y operación de respaldo y pantalla.

Nota: en el paquete de producto la empresa declara certificaciones ISO 9001, CE e ISO 13485 como parte de su información corporativa; trate estos datos como declaración del proveedor y confirme documentación oficial si su normativa local lo exige.

Checklist práctico previo a la compra/instalación (lista para enviar al proveedor o al instalador)

• Medidas de la sala: largo, ancho, altura libre, ancho de puerta y pasillos (comparar con 247×72×165 cm del equipo).
• Toma eléctrica: confirmar presencia de circuito de 2000W disponible, tipo de enchufe, existencia de puesta a tierra y ubicación relativa al punto de instalación.
• Plomería: ubicación del desagüe y toma de agua fría/caliente; confirmar presión y calidad del agua y la posibilidad de conexión al sistema de desagüe.
• Ventilación: indicar si existe extracción a fachada o si se requiere instalar ventilador/extractor.
• Acabados: tipo de piso y paredes; si son lavables y aptos para limpieza húmeda.
• Acceso y manipulación: comprobar si el embalaje entra por puerta/ascensor; indicar si se necesita desmontar o contratar izado.
• Conectividad y espacio para software: confirmar disponibilidad de PC/Windows (el sistema MAIKONG hidroterapia de colon System, versión 2026, soporta Windows xp/7/8/10/11 según la información de producto) si desea integración de pantalla/registro.

Checklist final para entregar al proveedor al pedir cotización o configuración

• Medidas de sala y fotos del espacio (puerta incluida).
• Plano con ubicación de toma eléctrica y punto de drenaje/agua más cercanos.
• Condiciones ambientales (temperatura, humedad) y si la sala dispone de extracción mecánica.
• Solicitud de ficha técnica completa, manual de instalación y dimensiones de embalaje.
• Solicitud de confirmación escrita sobre el tipo de enchufe, consumo pico y requisitos de puesta a tierra.
• Confirmación de consumibles incluidos y reposición (guías desechables, piezas del peristaltic pump).
